適用物料：粉狀、粒狀
價格區間：800-6000元/米
處理能力：50-200T/H
產品別名：斗式提升機
索要優惠報價
銷售熱線：
13782587121

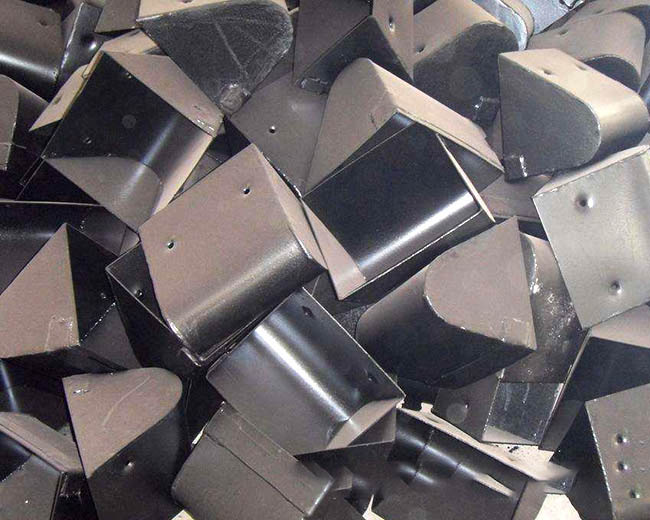

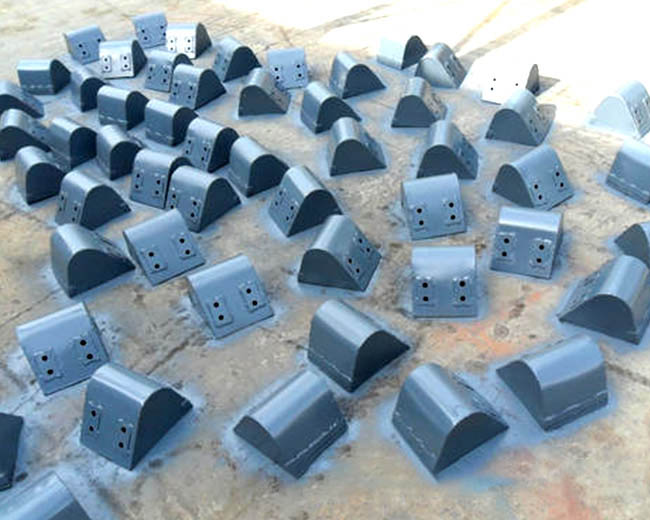

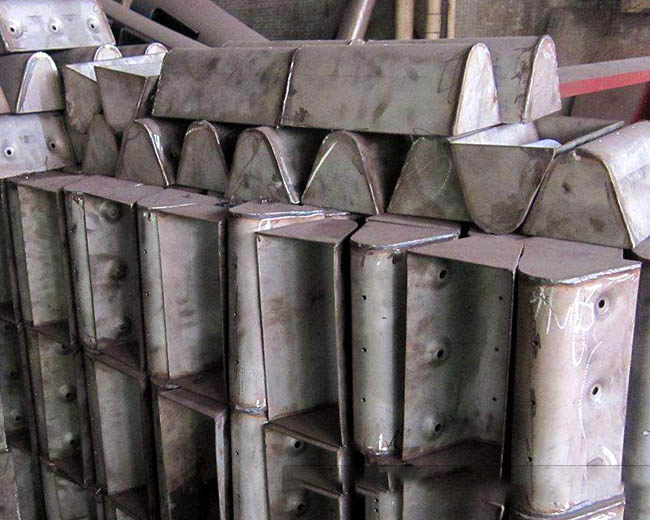

畚斗提升機一種適用于垂直輸送粉狀、粒狀及小塊狀且磨琢性較小 的散狀物料，如糧食、煤、水泥、碎礦石等，提升高度大40米，其特點：結構簡 單，運行平穩，挖取式裝料，離心式卸料，物料溫度不超過60。
畚斗提升機主要是在傳動、鏈帶、適合物料種類、物料顆粒等方面有區別。鏈帶式畚斗提升機適應于煤炭等帶一定顆粒的物料
|
斗提機型號 |
TD100 | TD160 | TD250 | TD315 | ||||||||||
| 料斗型式 | Q | H | Q | H | Zd | Sd | Q | H | Zd | Sd | Q | H | Zd | Sd |
| 輸送量①，m3/h | 4 | 7.6 | 9 | 16 | 16 | 27 | 20 | 36 | 38 | 59 | 28 | 50 | 42 | 67 |
| 料斗容積，L | 0.15 | 0.3 | 0.49 | 0.9 | 1.2 | 1.9 | 1.12 | 2.24 | 3.0 | 4.6 | 1.95 | 3.55 | 3.75 | 5.8 |
| 料斗運行速度，m/s | 1.4 | 1.4 | 1.6 | 1.6 | ||||||||||
| 滾筒轉速，r/min | 67 | 67 | 61 | 61 | ||||||||||
| 斗提機型號 | TD400 | TD500 | TD630 | |||||||||
| 料斗型式 | Q | H | Zd | Sd | Q | H | Zd | Sd | Q | H | Zd | Sd |
| 輸送量，m3/h | 40 | 76 | 68 | 110 | 63 | 116 | 96 | 154 | - | 142 | 148 | 238 |
| 料斗容積，L | 3.1 | 5.6 | 5.9 | 9.4 | 4.84 | 9.0 | 9.3 | 14.9 | - | 14 | 14.6 | 23.5 |
| 料斗運行速度，m/s | 1.8 | 1.8 | 2.0 | |||||||||
| 滾筒轉速，r/min | 55 | 55 | 48 | |||||||||
皮帶的接頭方式；
一、皮帶的接頭通常為搭接式，見圖六。采用搭接式接頭時，應確保接頭處螺釘?shù)穆?lián)接強度，必要時應予以加強。根據皮帶的寬度不同，連接螺釘在寬度方向上的間隔應在50mm~60mm之間。
斗式提升機皮帶安裝使用說明

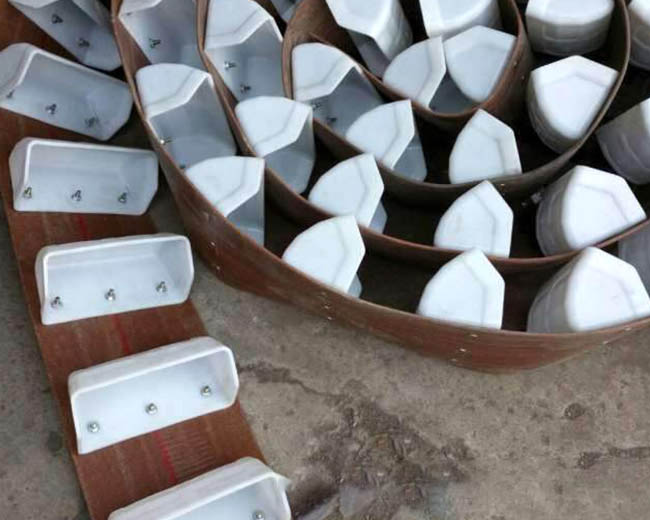

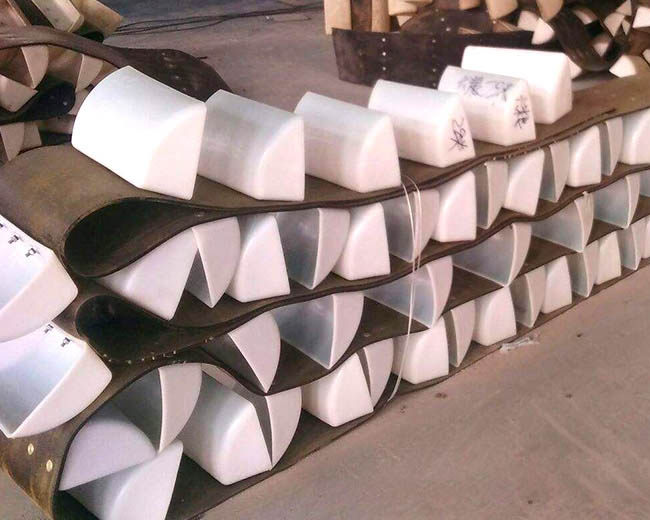

二、當采用搭接式接頭時，畚斗盡量不要裝在接頭受力的螺釘上。因為接頭處為雙層皮帶，裝畚斗時螺釘?shù)奈膊繒冻銎В诮?jīng)過頭尾輪時，會受到摩擦引起接頭處的螺釘松動、螺釘尾部的一層皮帶孔處被拉穿、甚至于掉斗。
三、當斗式提升機皮帶受力較大時，推薦采用圖七所示形式接頭。這種接頭方式可以承受較大的拉力，而皮帶不會被拉斷。
