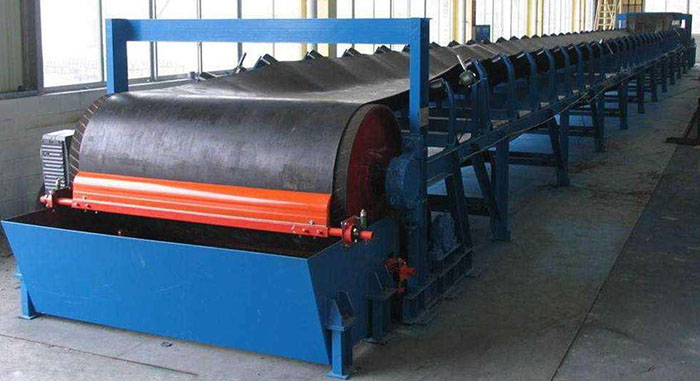

帶式輸送機介紹

  帶式輸送機也叫膠帶式輸送機，皮帶輸送機具有輸送能力強，輸送距離遠，結構簡單易于維護，能方便地實行程序化控制和自動化操作。運用輸送帶的連續或間歇運動來輸送100KG以下的物品或粉狀、顆狀物品，其運行高速、平穩，噪音低，并可以上下坡傳送。廣泛應用于家電、電子、電器、機械、煙草、注塑、郵電、印刷、食品等各行各業，物件的組裝、檢測、調試、包裝及運輸?shù)取?

  帶式輸送機是通過傳動滾筒與膠帶之間的摩擦力來傳遞的，因此必須將膠帶用拉緊裝置拉緊，使膠帶在傳筒滾筒分離處具有一定的初張力。在運行中，膠帶要伸長，造成牽引力下降，所以要根據情況，利用拉緊裝置適當?shù)貙⒛z帶拉緊，增大膠帶張力，以提高牽引力。

  帶式輸送機可以用于水平運輸或傾斜運輸，使用非常方便，廣泛應用于現代化的各種工業企業中，如：礦山的井下巷道、礦井地面運輸系統、露天采礦場及選礦廠中。根據輸送工藝要求，可以單臺輸送，也可多臺組成或與其他輸送設備組成水平或傾斜的輸送系統，以滿足不同布置形式的作業線需要

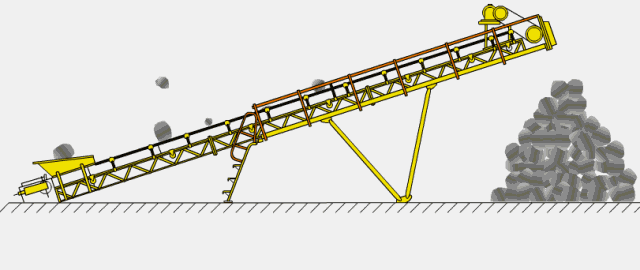

帶式輸送機原理

帶式輸送機主要由兩個端點滾筒及緊套其上的閉合輸送帶組成 。帶動輸送帶轉動的滾筒稱為驅動滾筒（傳動滾筒）；另一個僅在于改變輸送帶運動方向的滾筒稱為改向滾筒。驅動滾筒由電動機通過減速器驅動，輸送帶依靠驅動滾筒與輸送帶之間的摩擦力拖動。驅動滾筒一般都裝在卸料端，以增大牽引力，有利于拖動。物料由喂料端喂入，落在轉動的輸送帶上，依靠輸送帶摩擦帶動運送到卸料端卸出。

膠帶式輸送機參數

DT型帶式輸送機產品特點

1、   非固定部分的機身采用無螺栓連接的快速可拆支架、結構簡單、拆裝方便、勞動強度低。

2、   傳動滾筒外層包膠，摩擦系數大。

3、   全機使用的槽型托輥、平托輥、換向滾筒等，尺寸規格統一，可以互換、通用。

4、   皮帶機張緊裝置設在機頭部，便于及時調節皮帶張緊程度，可采用回柱絞車拖動，操作省力。

此外，該系列產品還可以根據用戶要求，制造成雙向運輸、小角度彎曲、轉彎（≤90°）、大角度上運（15°～25°）、大角度下運（-25°～-15°）等產品。這些產品可以根據用戶現場條件進行設計制造。

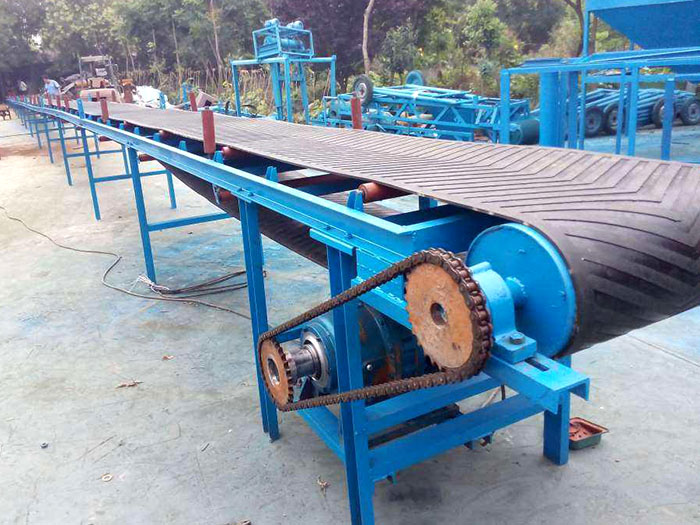

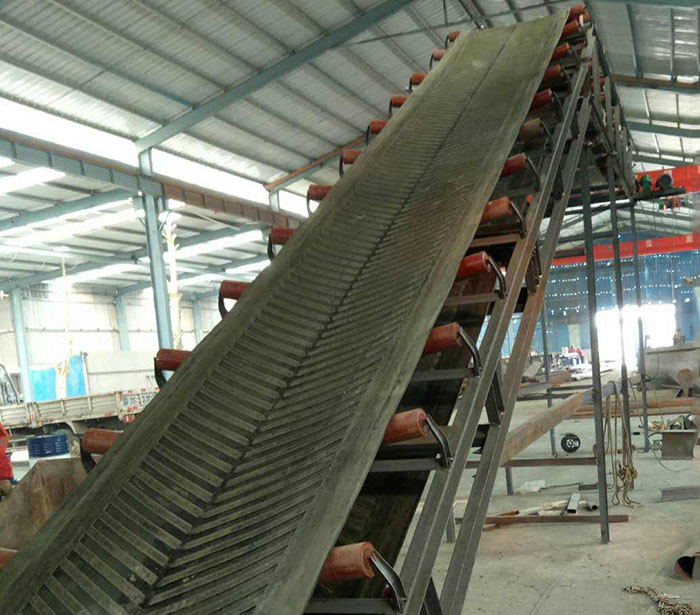

廠家真機圖片

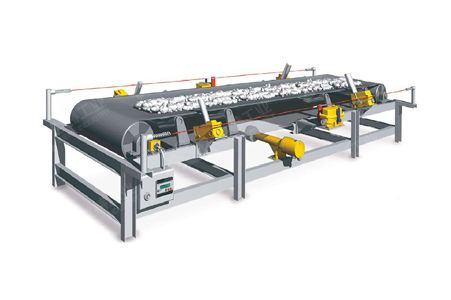

保護傳動裝置設計

  1、防跑偏保護裝置

  固定帶式輸送機的跑偏保護應成對使用，機頭和機尾應安裝一組。輸送機坡度變化時，應在變坡位置安裝一組，簡單的跑偏保護只需在機頭安裝一組即可。防跑偏裝置用專用托架固定在帶式輸送機的大架或縱梁上。當運行的輸送帶跑偏超過托輥邊緣20mm(如三聯輥帶式輸送機超過70mm)時，防跑偏裝置會報警。

  2、防滑保護裝置

  它是一種通過檢測輸送帶的速度變化來檢測驅動輥和輸送帶是否打滑的裝置。當輸送機正常運行時，當帶速降低到一定值時，保護裝置會發出打滑低速報警信號，并在驅動輥速度低于正常速度的70%后發出自動停機指令。

  3、防撕裂保護裝置

  防撕裂保護裝置應安裝在皮帶落料點下方10-15m處(頭部驅動時)。安裝在輸送帶上下膠帶之間，保護方式為壓電或牽引鋼絲繩。當發生縱向撕裂時，裝置報警并終止運行。

  4、逆止制動裝置

  逆止制動裝置必須安裝在傾斜巷道上的帶式輸送機(平均傾角超過8°)上。棘輪逆止制動裝置可安裝在輸送機減速器上，也可安裝在驅動輥和膠帶之間。切斷輸送機電源時，裝置應可靠運行，并能及時終止運行，防止輸送機反向下滑。

  5、欠電壓或過電流保護

  當電網電壓低于額定電壓的65%(或電機運行電流超過控制開關整定值時)時，控制帶式輸送機的磁啟動器或饋電開關，切斷輸送機電源，終止運行。

  6、煙霧保護裝置

  安裝在輸送機機頭驅動滾筒下風側10-15m的正上方，煙霧傳感器應垂直懸掛，距頂板不大于300mm。當輸送機由多個滾筒驅動時，應以靠近機頭的滾筒為準。連續2S內煙霧濃度達到1.5%時，保護裝置報警終止運行，啟動自動灑水裝置降溫。

  7、超溫自動灑水保護

  熱電偶感應式超溫灑水保護傳感器應固定在主傳動滾筒瓦座(軸承座)上;簡易輸送機超溫灑水保護傳感器安裝在主驅動架后臺減速器側頂端蓋螺栓孔上。使用紅外傳感器時，傳感器發射孔應檢測主傳動滾筒軸承端蓋(瓦座)。當有兩個驅動裝置時，溫度傳感器安裝在遠離卸載滾筒的主滾筒軸承端蓋瓦座上。

  在溫度測量點，當溫度超過規定時，，啟動自動灑水裝置。帶有兩個驅動裝置，灑水裝置必須安裝在與超溫保護裝置相同的驅動輥上。

  8、堆煤保護裝置

  它是一種用于檢測煤倉是否裝滿或轉載點是否堆積堵塞的裝置。一般安裝在膠帶與輸送機鋼筋的連接處。煤倉上口或兩臺帶式輸送機鋼筋的連接處是為避免煤壓發動機燒電機而設置的保護。

  9、沿線保護裝置

  其功能是在帶式輸送機的任何部位人工停止輸送機的運行，及時控制帶式輸送機事故的發生和擴展。沿線常見的保護器有：

  按鈕沿岸保護器：每40~50m安裝一個應急終止按鈕，并連接帶式輸送機自動控制系統。

  吊線沿線保護器：用細鐵絲或細鍍鋅鋼絲繩操作小限位開關，限位開關連接帶式輸送機自動控制系統。

  10、局部過載保護

  當輸送帶上原材料的凈重超過額定承載能力時，稱為部分負荷。給料過多。運輸大石頭。座椅工作人員等。，容易造成部分負荷，損壞輸送機。
